描述

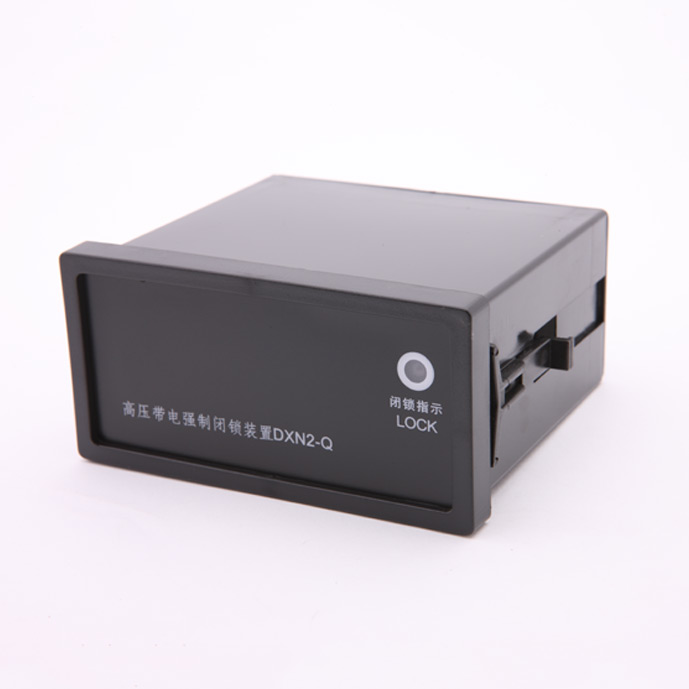

3kV – 40.5kV 高壓帶電閉鎖裝置–—DXN2-Q

關鍵技術指標/產品特征

概述

運用于中壓開關柜的帶電顯示器

DXN 系列帶電顯示系統（VPIS）通過在中壓開關柜中安裝電容分壓器來實現帶電顯示的功能。

高壓閉鎖裝置必須要與高壓帶電顯示器配合使用，以達到向電磁鎖裝置輸出聯鎖信號的功能，使其自動關閉開關手柄以防止發生電氣誤操作和人員進入帶電區域。

產品特征

• 本產品為聯鎖信號輸出單元，必須與高壓帶電顯示器（DXN2-T）配合使用，才能實現閉鎖顯示功能和向電磁鎖裝置輸出聯鎖信號以實現自鎖。
• 標稱電壓：3kV- 40.5kV
• 工作頻率：50/60Hz
• 工作溫度：-25°C to +40°C
• 絕緣等級: AC 2kV, 1min
• 外觀尺寸(L×W×D) 96x49x95mm

技術參數

接線示意圖

訂購信息
